M500

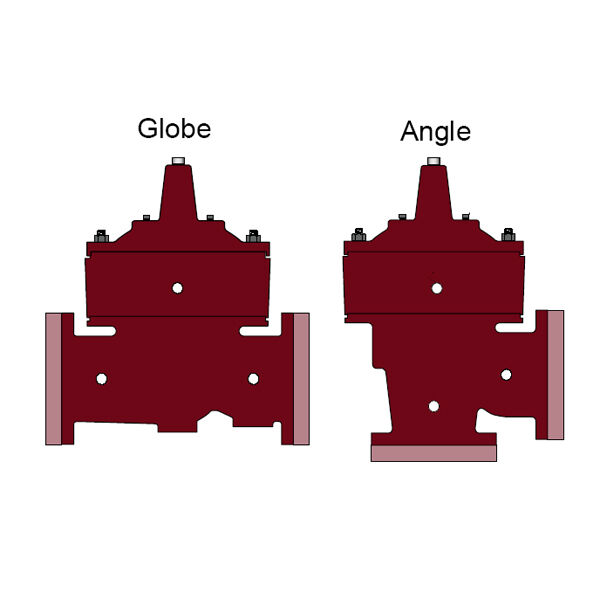

Vanne de régulation à deux chambres - passage intégral
Les séries M500 et M1500 sont des vannes de base à deux chambres et à passage intégral qui intègrent un ensemble disque et diaphragme monobloc. Cet ensemble est la seule partie mobile au sein de la vanne qui lui permet de s’ouvrir, de se fermer selon les commandes du système de contrôle du pilote. Lorsque la pression est appliquée à la chambre de diaphragme supérieure et évacuée de la chambre de diaphragme inférieure, la vanne passe en position fermée. Lorsque la pression est appliquée à la chambre de diaphragme inférieure et évacuée de la chambre de diaphragme supérieure, la vanne passe en position d’ouverture maximale. Lorsque la pression est équilibrée entre les chambres de diaphragme supérieures et inférieures, la vanne prendra la position intermédiaire jusqu’à ce qu’elle s’ouvre ou se ferme selon les commandes du système de contrôle du pilote.
- L’ensemble monobloc s’ouvre et se ferme selon les commandes du système de contrôle du pilote.
- Lorsque la pression est équilibrée, la vanne prendra la position intermédiaire jusqu’à ce qu’elle reçoive des commandes du système de contrôle pilote.
- Le corps et le couvercle sont faits de fonte ductile massive et durable (ASTM A536).
- Sa conception simplifiée et efficace permet un entretien facile et économique.
Documentation
Sélectionner un modèle
Sélectionnez les résultats ci-contre pour identifier le CUP, le code de commande et la trousse de réparation pour un CUP M500
