M518

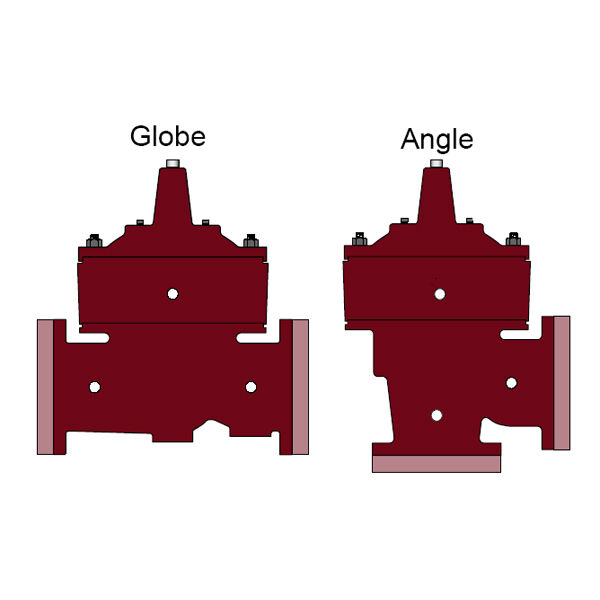

Les séries M518 et M1518 sont des vannes de base à deux chambres et à passage intégral qui intègrent un ensemble télescopique disque et diaphragme à deux pièces. Cet ensemble est la seule partie mobile au sein de la vanne qui lui permet de s’ouvrir et de se fermer selon les commandes du système de contrôle pilote. La partie inférieure de cet ensemble de deux pièces est une caractéristique du clapet mécanique, qui agit sans tenir compte de la position du diaphragme ou du système de contrôle pilote et qui fait agir le clapet dès que le débit cesse. Lorsque la pression est exercée sur la chambre de diaphragme inférieure et évacuée de la chambre de diaphragme supérieure, la vanne passe en position fermée. Lorsque la pression est appliquée à la chambre de diaphragme inférieure et évacuée de la chambre de diaphragme supérieure, la vanne passe en position d’ouverture maximale.
