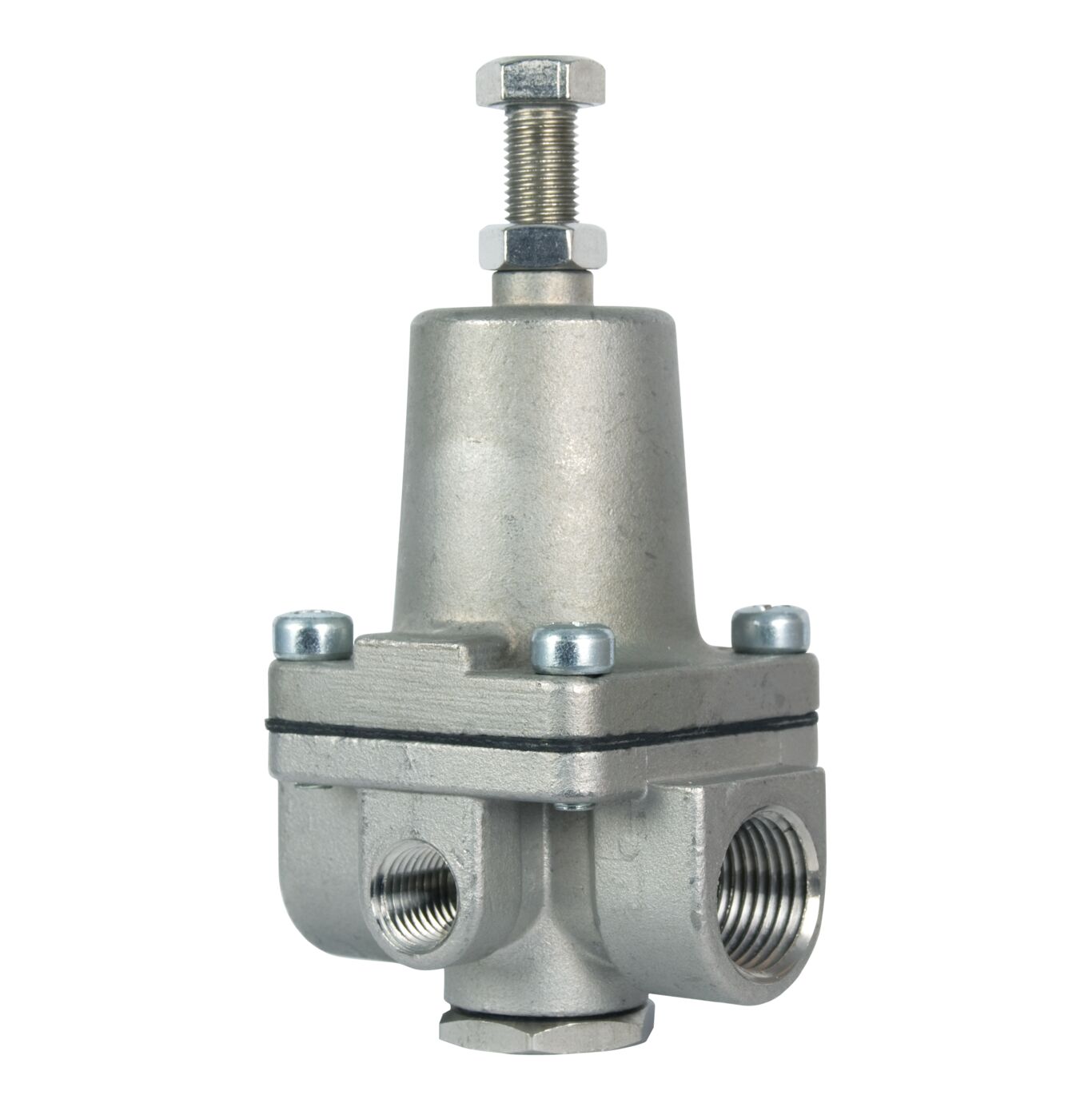

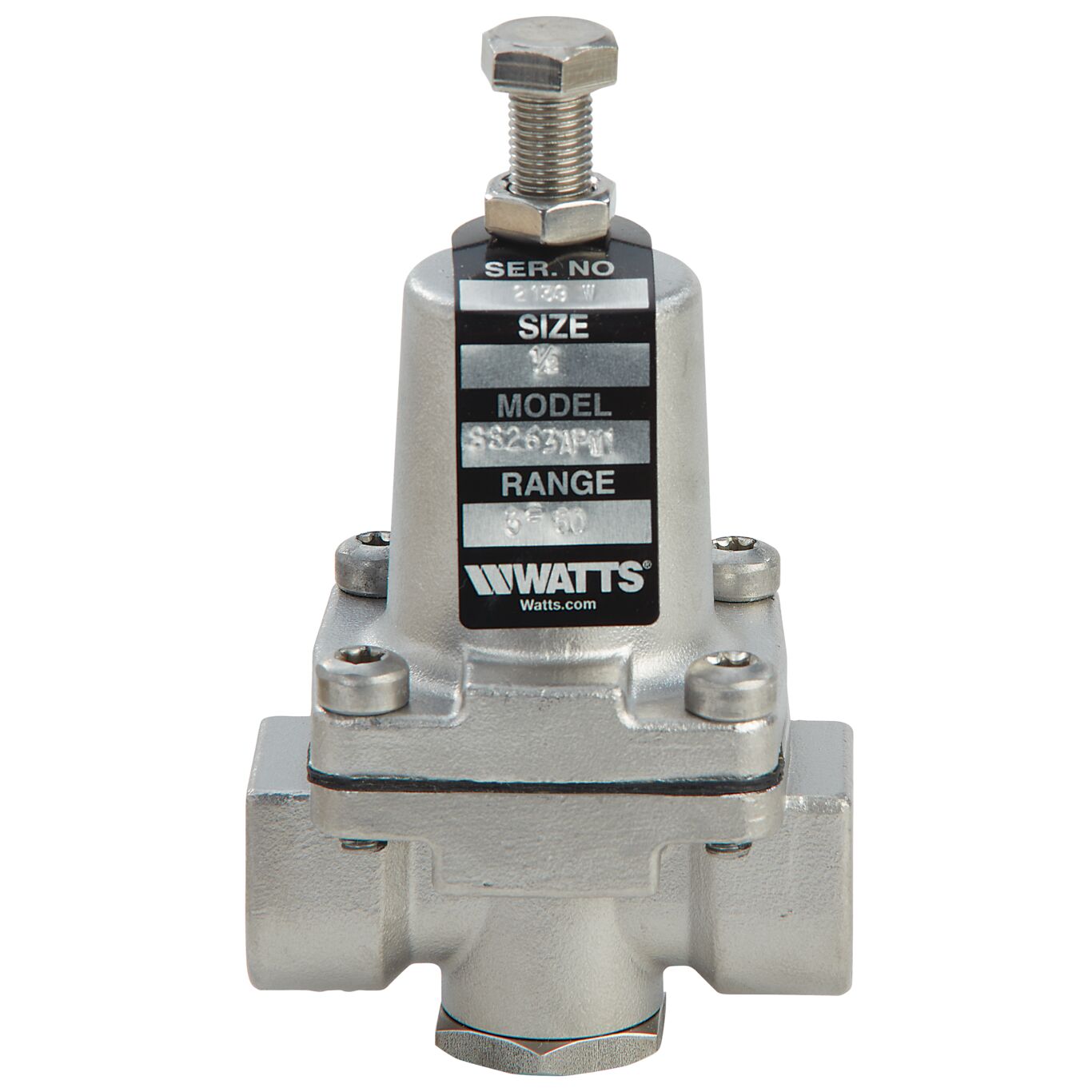

263RS

La série 263RS est un pilote actionné par un diaphragme à action directe détectée à distance, qui est utilisé sur diverses configurations de vannes de régulation automatiques. Elle est normalement maintenue ouverte par la force du ressort réglable au-dessus du diaphragme. Le pilote se module vers une position fermée quand la pression télédétectée dépasse le point de consigne du ressort et se module vers une position ouverte quand la pression télédétectée est inférieure au point de consigne du ressort. Tourner la vis de réglage dans le sens horaire augmente le point de consigne de la commande. Tourner la vis de réglage dans le sens antihoraire abaisse le point de consigne de la commande. La série 263RS est équipée d’une entrée NPT et d’orifices de sortie de ½ po et d’un orifice de détection latéral NPT de ¼ po. L’orifice NPT de détection latéral de ¼ po sert à surveiller la pression amont ou aval requise par la fonction de vanne particulière.
