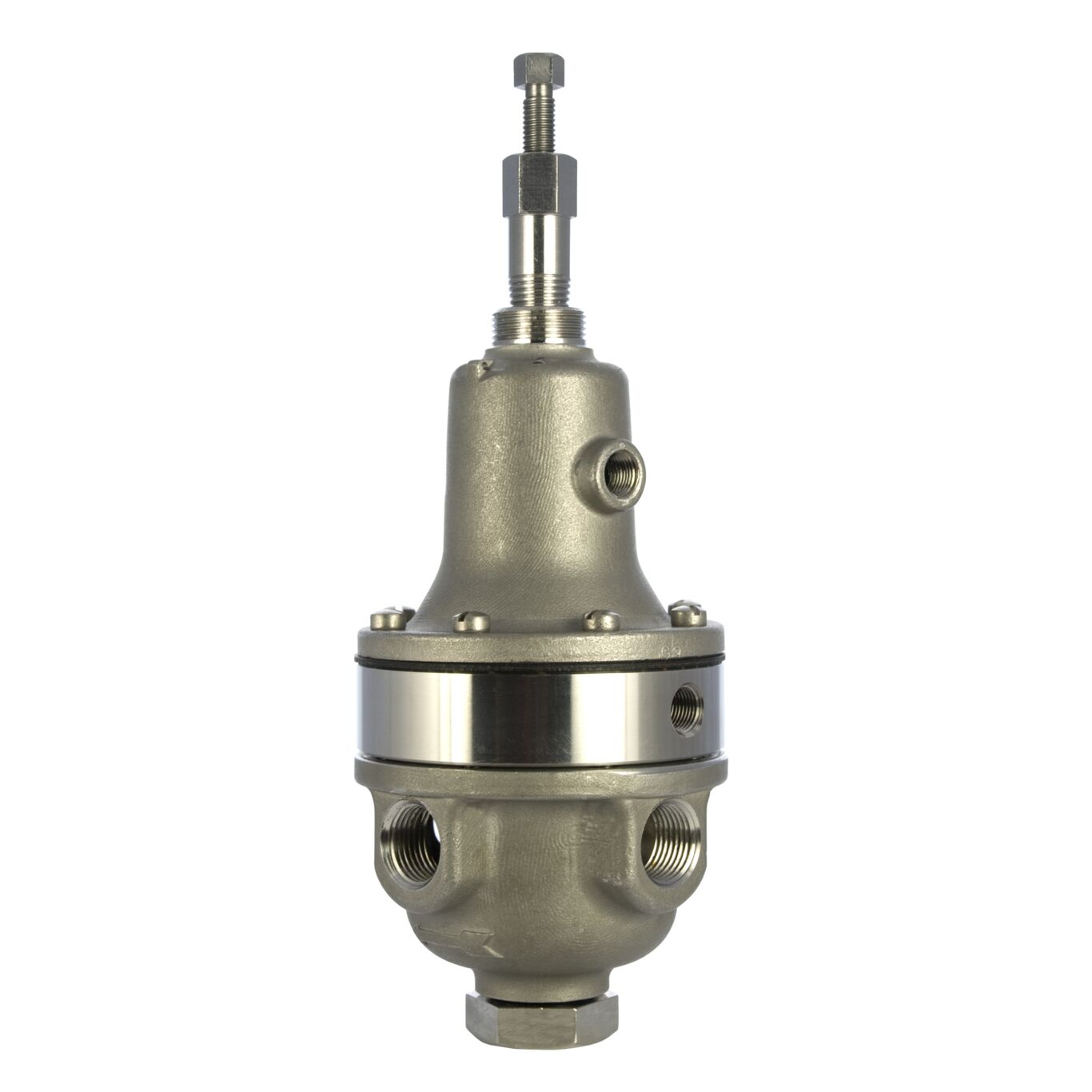

CP14-1SS

La série CP14-1SS est un pilote actionné par diaphragme à action directe qui détecte et réagit aux changements d’un signal de pression différentielle. Le signal de pression différentielle est généralement créé par un orifice de plaque situé en ligne, soit en amont ou en aval de la vanne principale. Le pilote comporte deux chambres de détection, l’une au-dessus et l’autre au-dessous du diaphragme. Le signal de basse pression est détecté au-dessus du diaphragme, et le signal de haute pression est détecté sous le diaphragme. Une augmentation du débit provoque l’augmentation de la pression différentielle à travers l’orifice de la plaque. Le pilote se module vers une position fermée lorsque le signal de pression différentielle augmente au-dessus du point de consigne de contrôle, provoquant la modulation de la vanne principale vers une position fermée, diminuant ainsi le débit. Une diminution du débit provoque la baisse de la pression différentielle à travers l’orifice de la plaque. Le pilote se module vers une position ouverte lorsque le signal de pression différentielle diminue au-dessous du point de consigne de contrôle, provoquant la modulation de la vanne principale vers une position ouverte, augmentant ainsi le débit. Tourner la vis de réglage dans le sens horaire élève le point de consigne de contrôle, augmentant ainsi le débit. Tourner la vis de réglage dans le sens antihoraire abaisse le point de consigne de contrôle, réduisant ainsi le débit. La série CP14-1SS est équipée d’une entrée NPT de ⅜ po et trois orifices de sortie pour plus de facilité d’installation et deux orifices de détection NPT de ⅛ po. L’orifice de détection de ⅛ po au-dessus du diaphragme est utilisé pour surveiller le signal différentiel de basse pression et l’orifice de détection au-dessous du diaphragme est utilisé pour surveiller le signal différentiel de haute pression.
