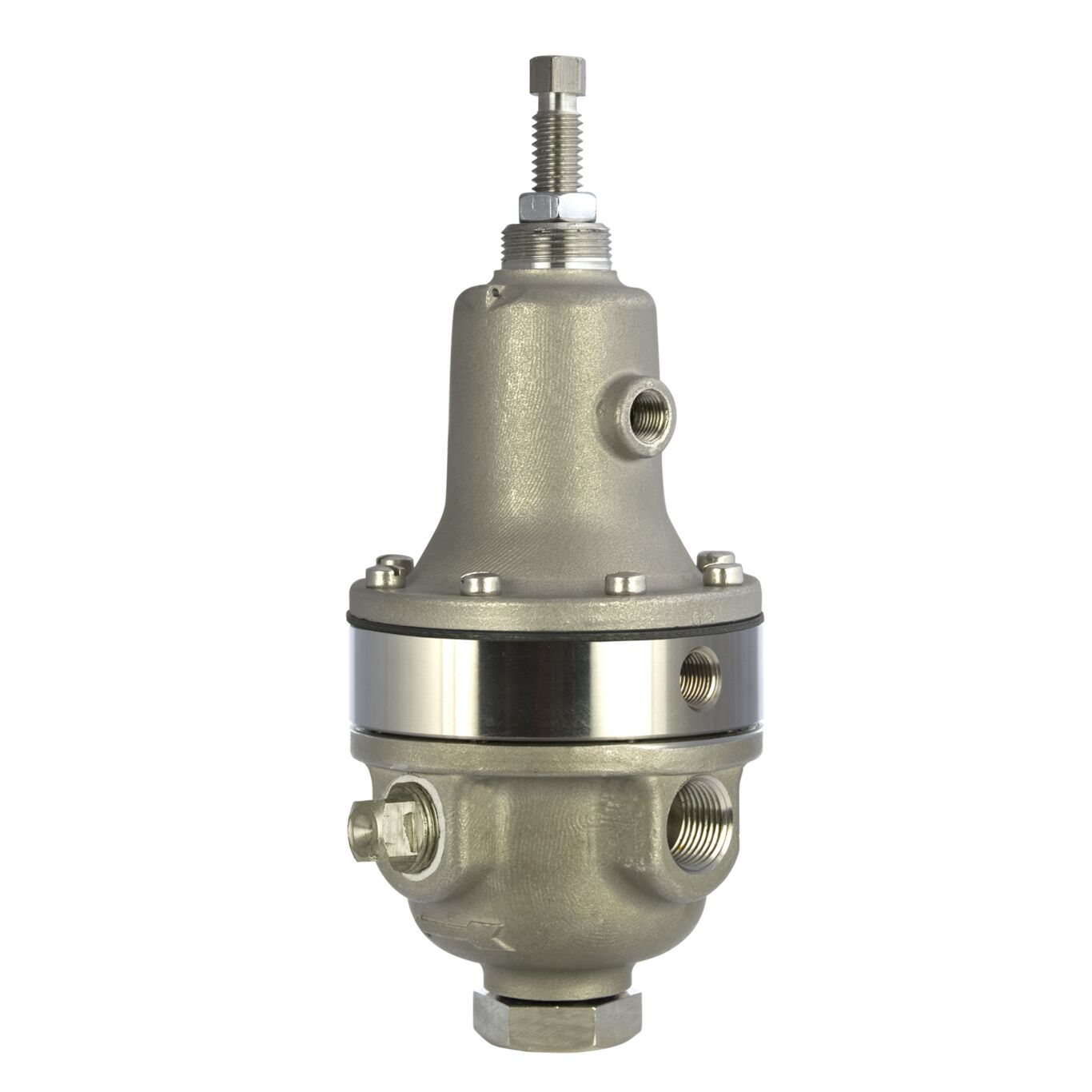

CP15-1SS

La série CP15-1SS est un pilote actionné par un diaphragme à action directe détectée à distance, qui est utilisé sur diverses configurations de vannes de régulation automatiques. Elle est normalement maintenue ouverte par la force du ressort réglable au-dessus du diaphragme. Le pilote se module vers une position fermée quand la pression télédétectée dépasse le point de consigne du ressort et se module vers une position ouverte quand la pression télédétectée est inférieure au point de consigne du ressort. Tourner la vis de réglage dans le sens horaire augmente le point de consigne de la commande. Tourner la vis de réglage dans le sens antihoraire abaisse le point de consigne de la commande. La série CP15-1SS est équipée d’une entrée NPT de ⅜ po et trois orifices de sortie pour plus de facilité d’installation et deux orifices de détection latéraux NPT de ⅛ po. L’orifice de détection latéral de ⅛ po sert à surveiller la pression amont ou aval requise par la fonction de vanne particulière.
