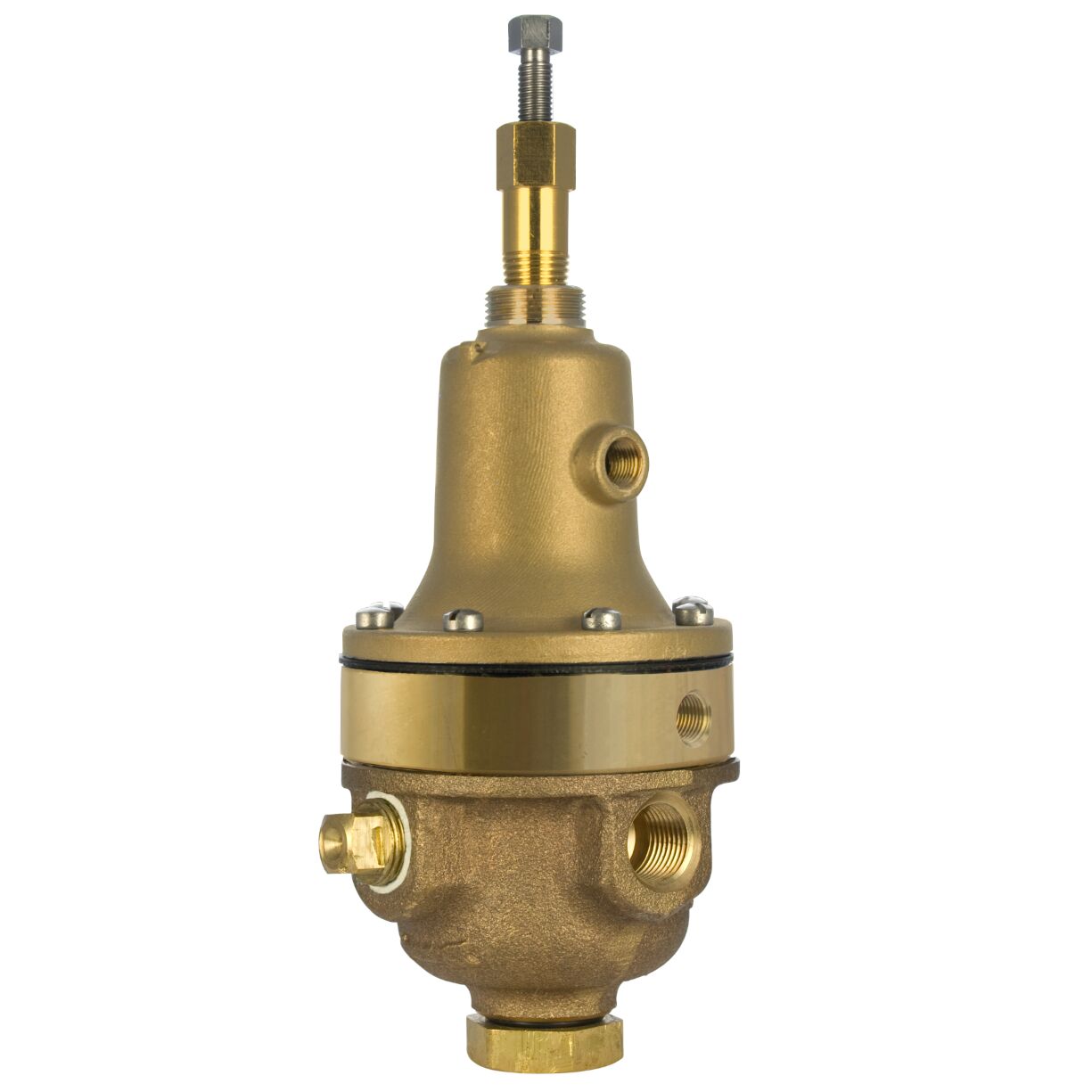

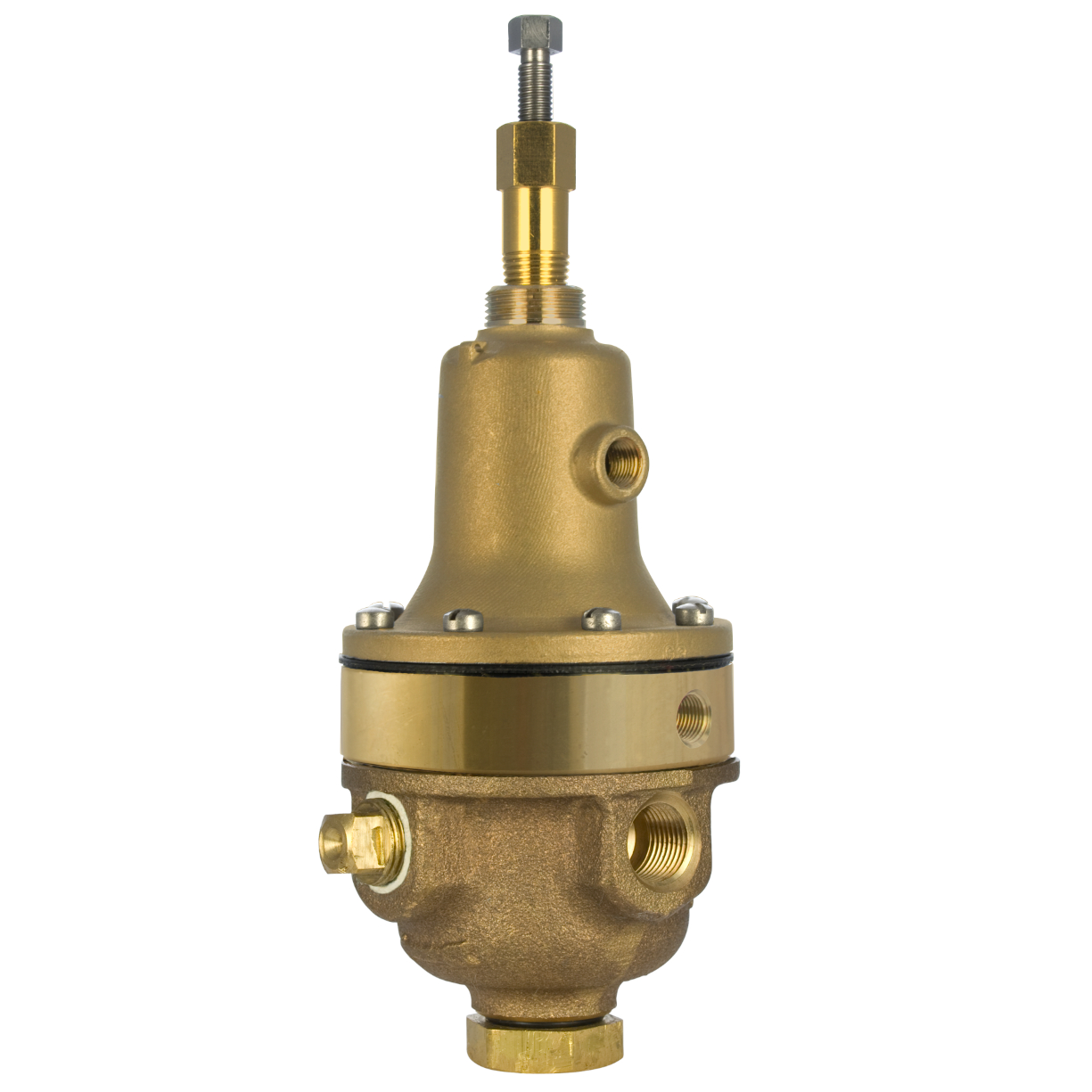

LFCP14-1

La série LFCP14-1 est un pilote actionné par diaphragme à action directe qui détecte et réagit aux changements d’un signal de pression différentielle. Le signal de pression différentielle est généralement créé par un orifice de plaque situé en ligne, soit en amont ou en aval de la vanne principale. Le pilote comporte deux chambres de détection, l’une au-dessus et l’autre au-dessous du diaphragme. Le signal de basse pression est détecté au-dessus du diaphragme, et le signal de haute pression est détecté sous le diaphragme. La série LFCP14-1 est équipée d’une entrée NPT de ⅜ po et trois orifices de sortie pour plus de facilité d’installation et deux orifices de détection NPT de ⅛ po. L’orifice de détection de ⅛ po au-dessus du diaphragme est utilisé pour surveiller le signal différentiel de basse pression et l’orifice de détection au-dessous du diaphragme est utilisé pour surveiller le signal différentiel de haute pression.
