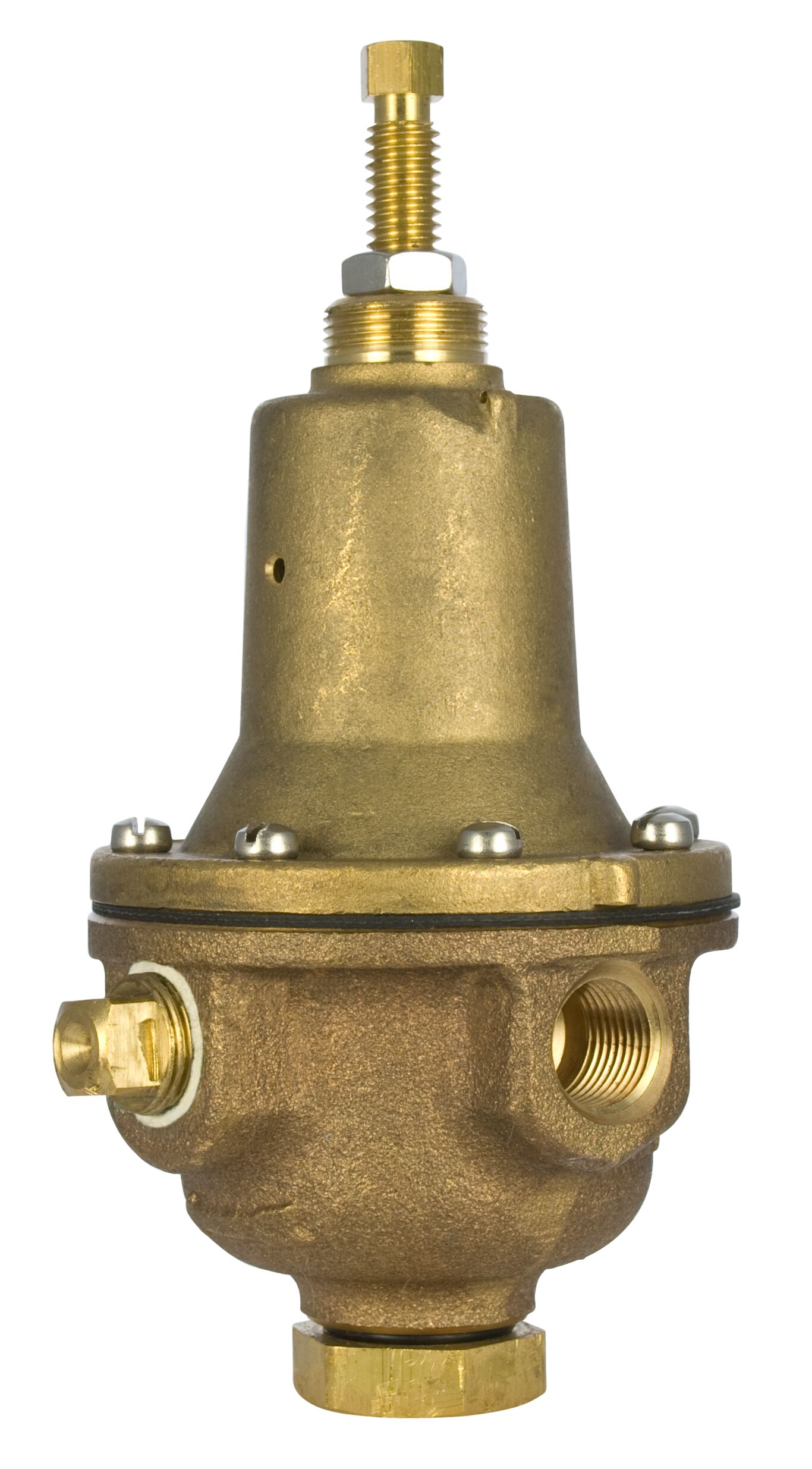

LFCP15

La série LFCP-15 est un pilote actionné par diaphragme à action directe, qui réduit automatiquement une pression amont (entrée) supérieure en une pression en aval constante (sortie). Elle est normalement maintenue ouverte par la force du paramètre de ressort réglable au-dessus du diaphragme. Le pilote se module vers une position fermée lorsque la pression de sortie dépasse le point de consigne du ressort en abaissant la pression d’acheminement. Il se module vers une position ouverte, quand la pression de sortie baisse sous le point de consigne du ressort en augmentant la pression d’acheminement. Quand une série LFCP-15 est installée sur le circuit de tuyauterie d’une vanne de régulation automatique, son action d’étranglement ouvre ou ferme la vanne principale en conséquence. En tournant la vis de réglage dans le sens horaire, le point de consigne de commande s’élève, augmentant ainsi la pression de sortie de la vanne principale. En tournant la vis de réglage dans le sens antihoraire, le point de consigne de commande s’abaisse en diminuant la pression de sortie de la vanne principale. La série LFCP-15 est équipée d’une seule entrée NPT de 3/8 po et de deux orifices de sortie pour plus de facilité d’installation. L’orifice de sortie inutilisé peut être branché ou utilisé comme un raccordement de manomètre.
