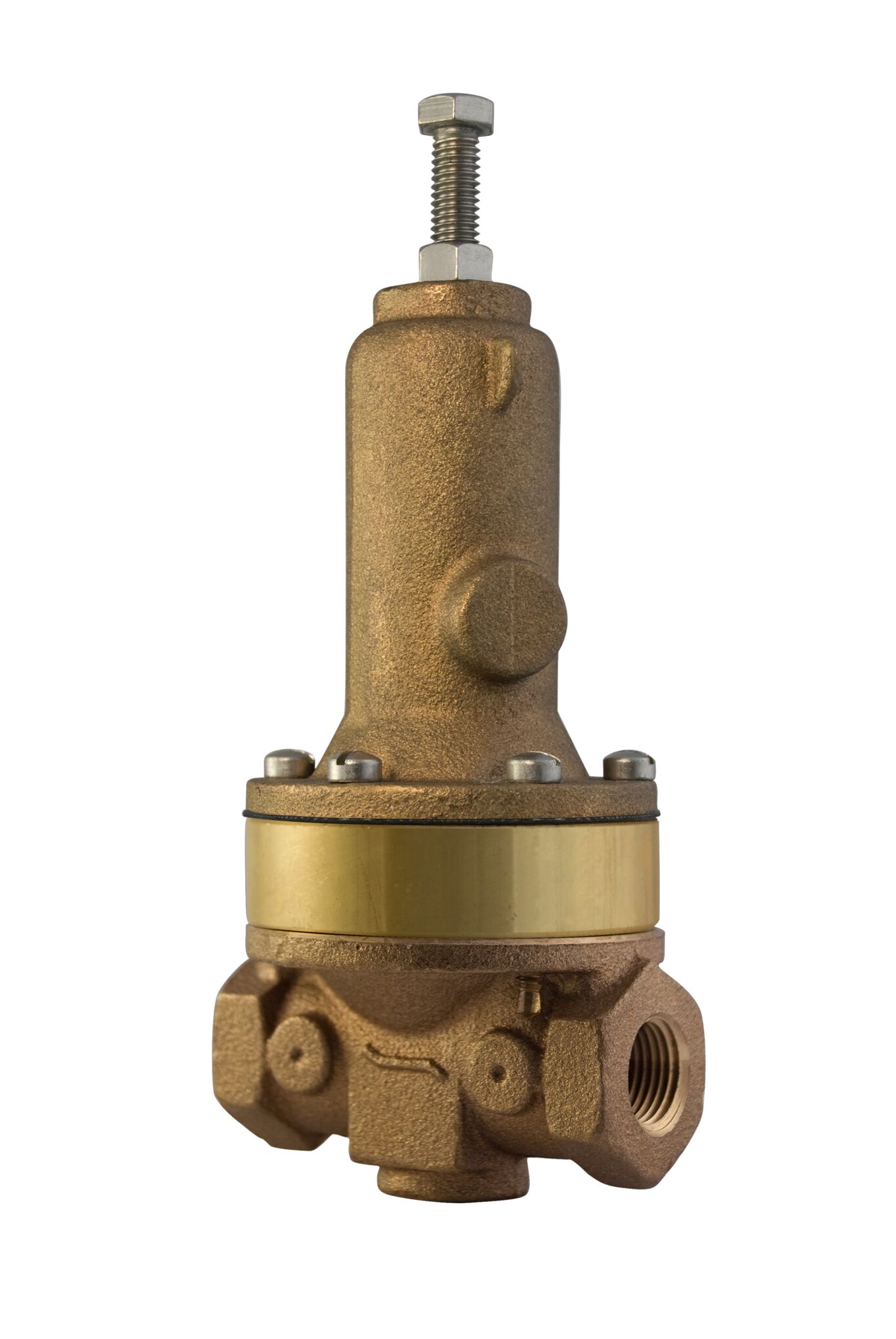

LFPV20C

La série LFPV20C est un pilote actionné par un diaphragme à action directe détecté à distance, qui est utilisé sur diverses configurations de vannes de régulation automatiques. Elle est normalement maintenue fermée par la force du ressort réglable au-dessus du diaphragme. Elle se module vers une position ouverte lorsque la pression, exerçant une force sous le diaphragme, dépasse le point de consigne du ressort et se module vers une position fermée lorsque la pression descend sous le point de consigne du ressort. La série LFPV20 détecte la pression de contrôle à travers un orifice taraudé sous le diaphragme. Le rapport diaphragme/siège élevé lui permet de s’ouvrir et de se fermer conformément aux limites de tolérance de pression étroites, pour positionner la vanne principale avec précision. Tourner la vis de réglage dans le sens horaire augmente le point de consigne de la commande. Tourner la vis de réglage dans le sens antihoraire abaisse le point de consigne de la commande. La série LFPV20C est équipée d’une entrée NPT et d’un orifice de sortie de ½ po et d’un orifice NPT de détection latéral de ¼ po situé sur la chambre d’alimentation. L’orifice de détection latéral de ¼ po sert à surveiller la pression amont ou aval requise par la fonction de vanne particulière.
