S116

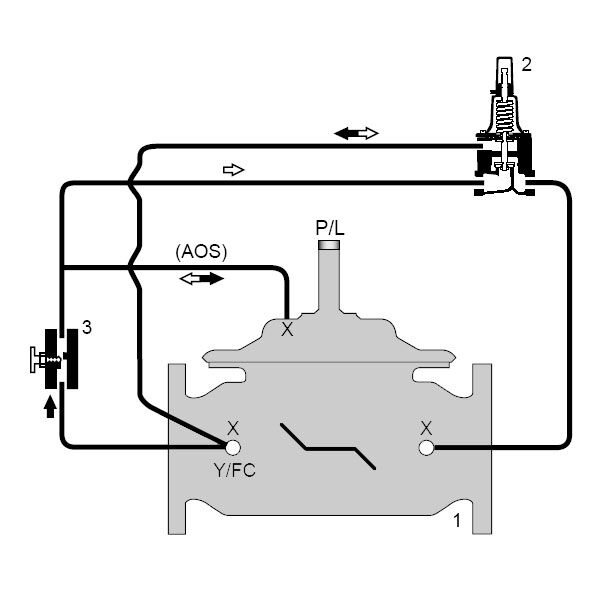

La vanne de régulation de surpression, de contrepression ou de maintien des séries S116 et S1116 est conçue pour permettre le débit lorsque la pression amont est supérieure au point de consigne réglable du pilote de commande et se ferme quand la pression amont est inférieure au point de consigne réglable. Lorsque la vanne est installée loin de la conduite principale sur le branchement d’un T, elle sert de vanne de régulation de décharge de pression. Elle est normalement fermée et s’ouvre rapidement lorsque la pression amont dépasse le réglage du pilote pour réduire toute pression excessive. Lorsque la vanne est installée sur la conduite reliant deux zones de distribution, elle agit comme une vanne de régulation de maintien de pression. Lorsque la pression dans la zone en amont est inférieure au réglage du pilote, la vanne se module vers une position fermée pour maintenir la pression dans la zone en amont. Quand la vanne est installée sur une conduite d’évacuation d’une pompe, elle agit comme vanne de régulation de contrepression. Lorsque la pression d’évacuation de la pompe devient inférieure au réglage du pilote, la vanne se module vers une position fermée, augmentant la contrepression à la pompe.
