S116-32
Électrovanne de régulation de maintien de pression (marche-arrêt) et clapet hydraulique
La vanne de régulation de contrepression ou de maintien des séries S116-32 et S1116-32 est conçue pour permettre le débit lorsque la pression amont est supérieure au point de consigne réglable du pilote de commande et se ferme quand la pression amont est inférieure au point de consigne réglable. Elle est contrôlée par un pilote de commande normalement fermé conçu pour faire ce qui suit : 1) ouverture (permettant au liquide de sortir de la chambre à couvercle de la vanne principale) lorsque la pression amont est supérieure au point de consigne réglable et, 2) fermeture (permettant au liquide de remplir la chambre à couvercle de la vanne principale) lorsque la pression en amont est inférieure au point de consigne réglable. Une augmentation de pression amont fait moduler la vanne vers une position ouverte. Une diminution de la pression amont fait moduler la vanne vers une position fermée.
- Débit permis lorsque la pression amont est supérieure au point de consigne réglable du pilote de commande.
- Combinaison des capacité de maintien de pression et de clapet hydraulique
- Sa construction en acier inoxydable légère offre une résistance à la corrosion supérieure pour une durée de service prolongée.
- Sa conception simplifiée et efficace permet un entretien facile et économique.
Documentation
-

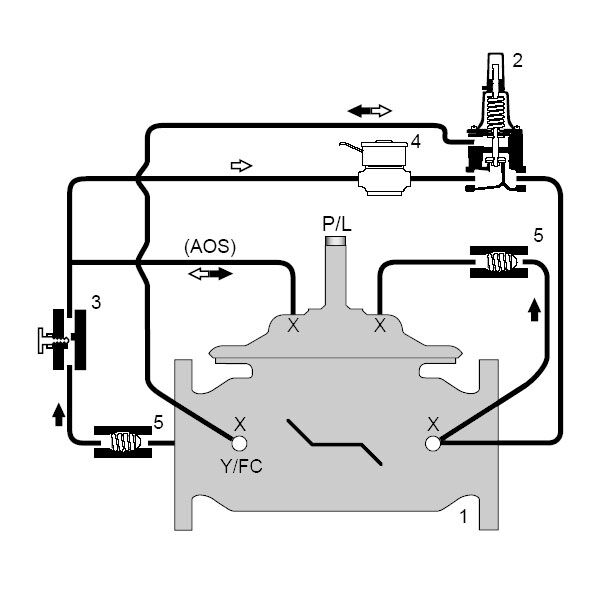

- Schematic - S116-32
- Specification Sheet - ACV Ball Valves
- Specification Sheet - ACV Ball Valves (Spanish)
- Specification Sheet - S2W 2-way solenoids
- Specification Sheet - Single Chamber - Full Port
- Specification Sheet - SS60 Flo-Clean Strainer
- Specification Sheet - SSPV20C Pressure Relief, Sustaining or Backpressure Pilot
Sélectionner un modèle
Sélectionnez les résultats ci-contre pour identifier le CUP, le code de commande et la trousse de réparation pour un CUP S116-32
Partager ce produit
Renseignements sur l'approbation
Pour plus d'informations relatives aux approbations, veuillez consulter la fiche technique des produits. Pour obtenir d’autres informations et documentations sur la certification des produits, veuillez consulter les sites Web de nos partenaires de certification
| ASSE | CSA | FM Approvals | NSF |
| UL | ULC | USC | WQA |
