S116-52

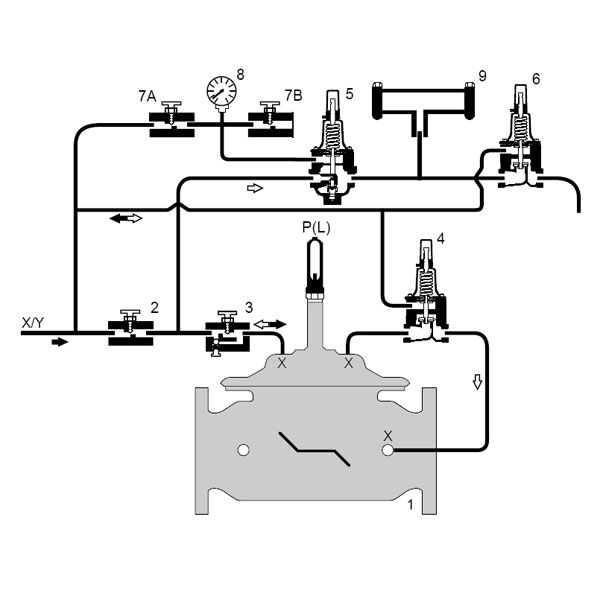

La combinaison d’élément anticipateur de coups de pression et de vanne de régulation de limitation de la pression des séries S116-52 et S1116-52 est conçue pour minimiser les effets des coups de bélier et des coups de pression résultant de ce qui suit : 1) Activités normales de démarrage et d’arrêt de la pompe ou 2) situations de panne mécanique et électrique. La vanne détecte les changements de pression hydraulique supérieurs et inférieurs aux points de consigne réglables du système de commande de pilote directement à partir du collecteur d’évacuation de station de pompage. Limitation de la haute pression : Lorsque la pression du collecteur d’évacuation dépasse la valeur de consigne réglable, la vanne s’ouvre rapidement pour dissiper le coup de pression. Fonctionnement de l’ouverture à basse pression (anticipation des coups de pression) : Lorsque la pression du collecteur d’évacuation devient inférieure au point de consigne réglable, la vanne s’ouvre en prévision du retour de la vague de haute pression. Cette condition survient normalement dans une situation de panne mécanique ou électrique. Pression stockée du couvercle de vanne principale. Si la pression du collecteur ne revient pas au-dessus du point de consigne de l’ouverture à basse pression, la pression stockée dans le système d’accumulateur hydraulique unique permet à la vanne de se fermer, en évitant le siphonnement du système ou la vidange du système de pompage.
