S114-8
Vanne de régulation de débit avec maintien de pression
La vanne de régulation de débit avec caractéristique de maintien de pression des séries S114-8 et S1114-8 est conçue pour limiter automatiquement le débit à un maximum constant réglable, et maintenir une pression amont minimale. L’action de régulation de débit est contrôlée par un pilote de débit de modulation monté à l’extérieur, qui détecte la pression différentielle à travers une plaque d’orifice montée à distance (installée sur place). L’action de maintien de pression est contrôlée par un pilote de commande de maintien de pression distinct qui détecte la pression amont. L’orifice de la plaque est étalonné en usine conformément aux exigences de débit minimal, maximal et continu.
- Le débit est automatiquement limité à un maximum réglable et une pression amont minimum est maintenue automatiquement.
- L’action de régulation de débit par étranglement est contrôlée par un pilote de commande de débit monté à l’extérieur
- L’action de maintien de pression est contrôlée par un pilote de commande de maintien de pression distinct.
- Sa construction en acier inoxydable légère offre une résistance à la corrosion supérieure pour une durée de service prolongée.
Documentation
-

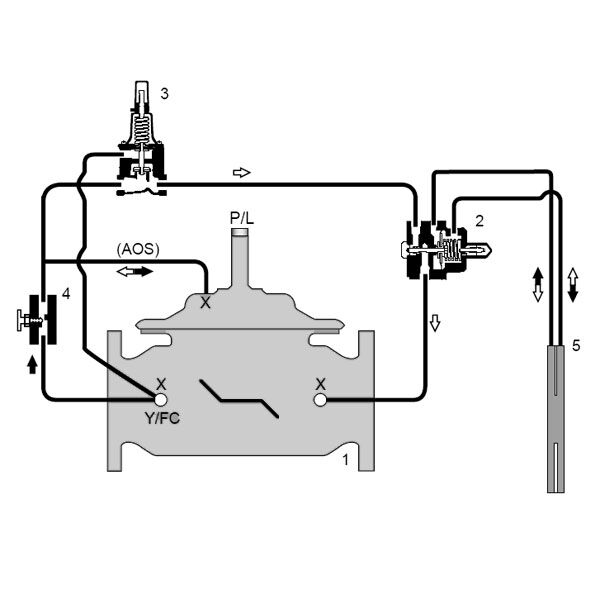

- Schematic - Automatic Control Valve S114-8
- Specification Sheet - Automatic Control Valve ACV Ball Valves
- Specification Sheet - Automatic Control Valve ACV Ball Valves (Spanish)
- Specification Sheet - Automatic Control Valve LF60 Flo-Clean Strainer
- Specification Sheet - Automatic Control Valve LF60 Flo-Clean Strainer (Spanish)
- Specification Sheet - Automatic Control Valve Single Chamber - Full Port
- Specification Sheet - Automatic Control Valve SSPV20C Pressure Relief, Sustaining or Backpressure Pilot
Sélectionner un modèle
Sélectionnez les résultats ci-contre pour identifier le CUP, le code de commande et la trousse de réparation pour un CUP S114-8
