600GD-16
Chambre double - Passage réduit

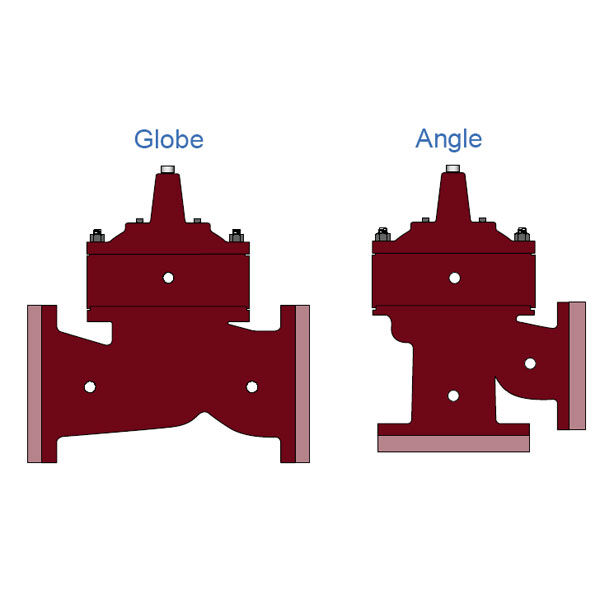

Les séries 600GD (Globe) et 600AD (Angle) sont des vannes en fonte ductile à double chambre et passage réduit qui incorporent un disque et un diaphragme monobloc. Lorsque la pression est appliquée à la chambre de diaphragme supérieure et évacuée de la chambre de diaphragme inférieure, la vanne passe en position fermée. Lorsque la pression est appliquée à la chambre de diaphragme inférieure et évacuée de la chambre de diaphragme supérieure, la vanne passe en position d’ouverture maximale. Lorsque la pression est équilibrée entre les chambres de diaphragme supérieures et inférieures, la vanne prendra la position intermédiaire jusqu’à ce qu’elle s’ouvre ou se ferme selon les commandes du système de contrôle du pilote. Sa conception à passage réduit offre un rendement amélioré à faible débit et une meilleure résistance à la cavitation.
- Vanne de base à double chambre, à passage réduit, avec disque télescopique deux pièces et diaphragme
- S’ouvre et se ferme en réaction à la pression sur les chambres de diaphragme supérieur et inférieur
- Une fonction antiretour mécanique agit indépendamment de la position du diaphragme ou du système de contrôle pilote et fournit une action de contrôle immédiate lorsque le débit cesse
- Sa conception à passage réduit offre un rendement amélioré à faible débit et une meilleure résistance à la cavitation.
Sélectionner un modèle
Sélectionnez les résultats ci-contre pour identifier le CUP, le code de commande et la trousse de réparation pour un CUP 600GD-16
Partager ce produit
Renseignements sur l'approbation
Pour plus d'informations relatives aux approbations, veuillez consulter la fiche technique des produits. Pour obtenir d’autres informations et documentations sur la certification des produits, veuillez consulter les sites Web de nos partenaires de certification
| ASSE | CSA | FM Approvals | NSF |
| UL | ULC | USC | WQA |
