900GD-16

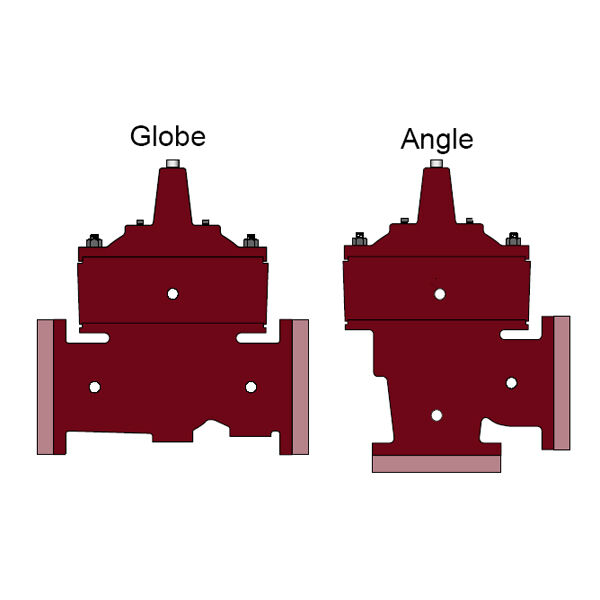

Les séries 900GD-16 (Globe) et 900AD-16 (Angle) sont des vannes de base à double chambre en fonte ductile, à passage intégral, qui incorporent un disque télescopique et un diaphragme de deux pièces. Lorsque la pression est appliquée à la chambre de diaphragme supérieure et évacuée de la chambre de diaphragme inférieure, la vanne passe en position fermée. Lorsque la pression est appliquée à la chambre de diaphragme inférieure et évacuée de la chambre de diaphragme supérieure, la vanne passe en position d’ouverture maximale. La partie inférieure de cet ensemble de deux pièces est une caractéristique d’antiretour mécanique qui agit sans tenir compte de la position du diaphragme ou du système de contrôle du pilote et qui fait agir le clapet dès que le débit cesse.
