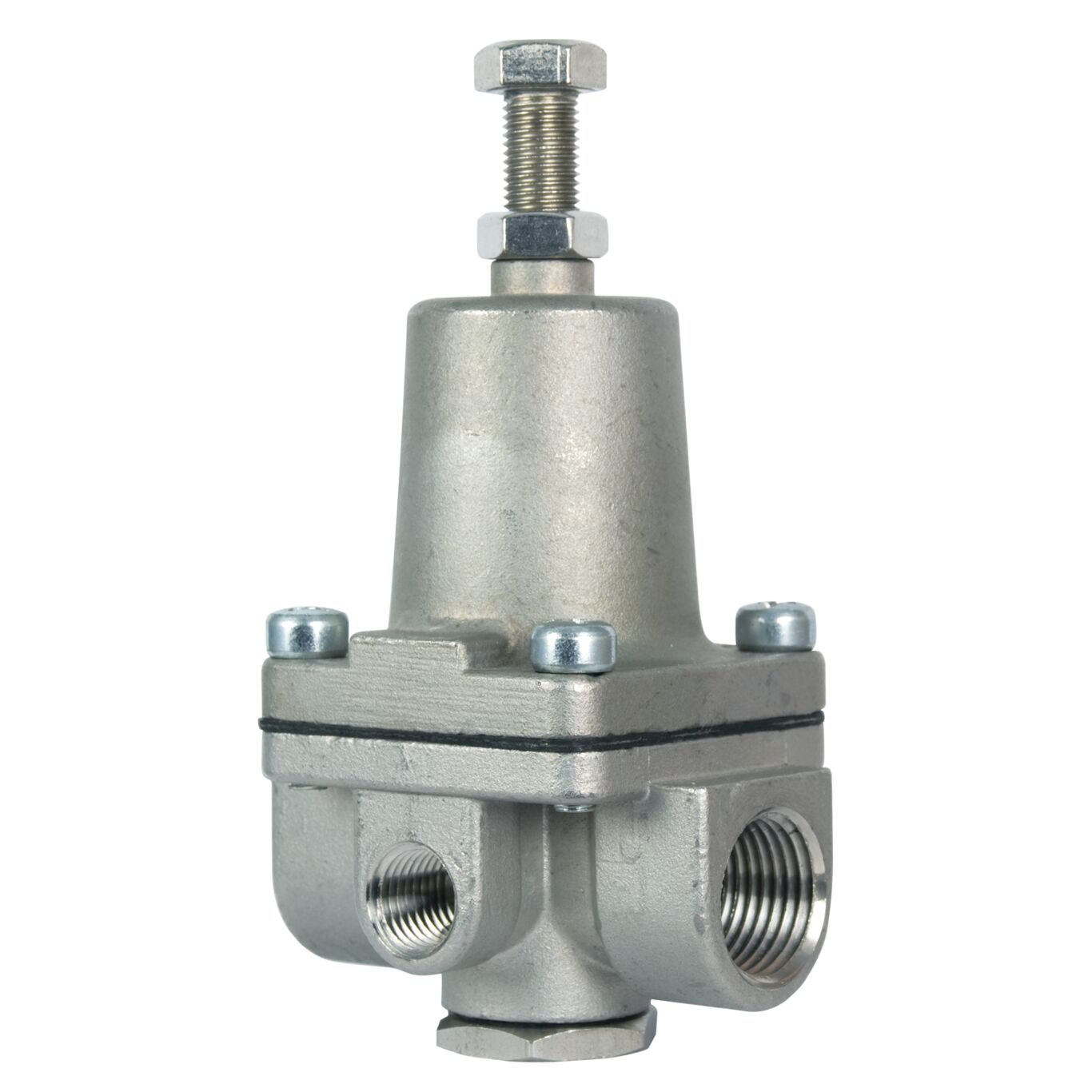

263RS
Pilote de réduction de pression
La série 263RS est un pilote actionné par un diaphragme à action directe détectée à distance, qui est utilisé sur diverses configurations de vannes de régulation automatiques. Elle est normalement maintenue ouverte par la force du ressort réglable au-dessus du diaphragme. Le pilote se module vers une position fermée quand la pression détectée à distance dépasse le point de consigne du ressort et se module vers une position ouverte quand la pression détectée à distance est inférieure au point de consigne du ressort. Tourner la vis de réglage dans le sens horaire augmente le point de consigne de la commande. Tourner la vis de réglage dans le sens antihoraire abaisse le point de consigne de la commande. La série 263RS est équipée d'orifices d'entrée et de sortie NPT de ½ po et d’un orifice de détection latéral NPT de ¼ po L’orifice NPT de détection latéral de ¼ po est utilisé pour contrôler la pression en amont ou en aval selon ce qui est requis par la fonction spécifique de la vanne.
- Réduit automatiquement une pression en amont (entrée) supérieure à une pression constante en aval (sortie)
- Une fois cet élément installé sur le circuit de tuyau d’une vanne de régulation automatique, son action d’étranglement provoque l’ouverture ou la fermeture de la vanne principale en conséquence.
- La pression de sortie de vanne peut être ajustée avec la vis montée sur le dessus
- Orifices d’entrée et de sortie 1/2 po NPT et un orifice de détection latéral de 1/4 po
