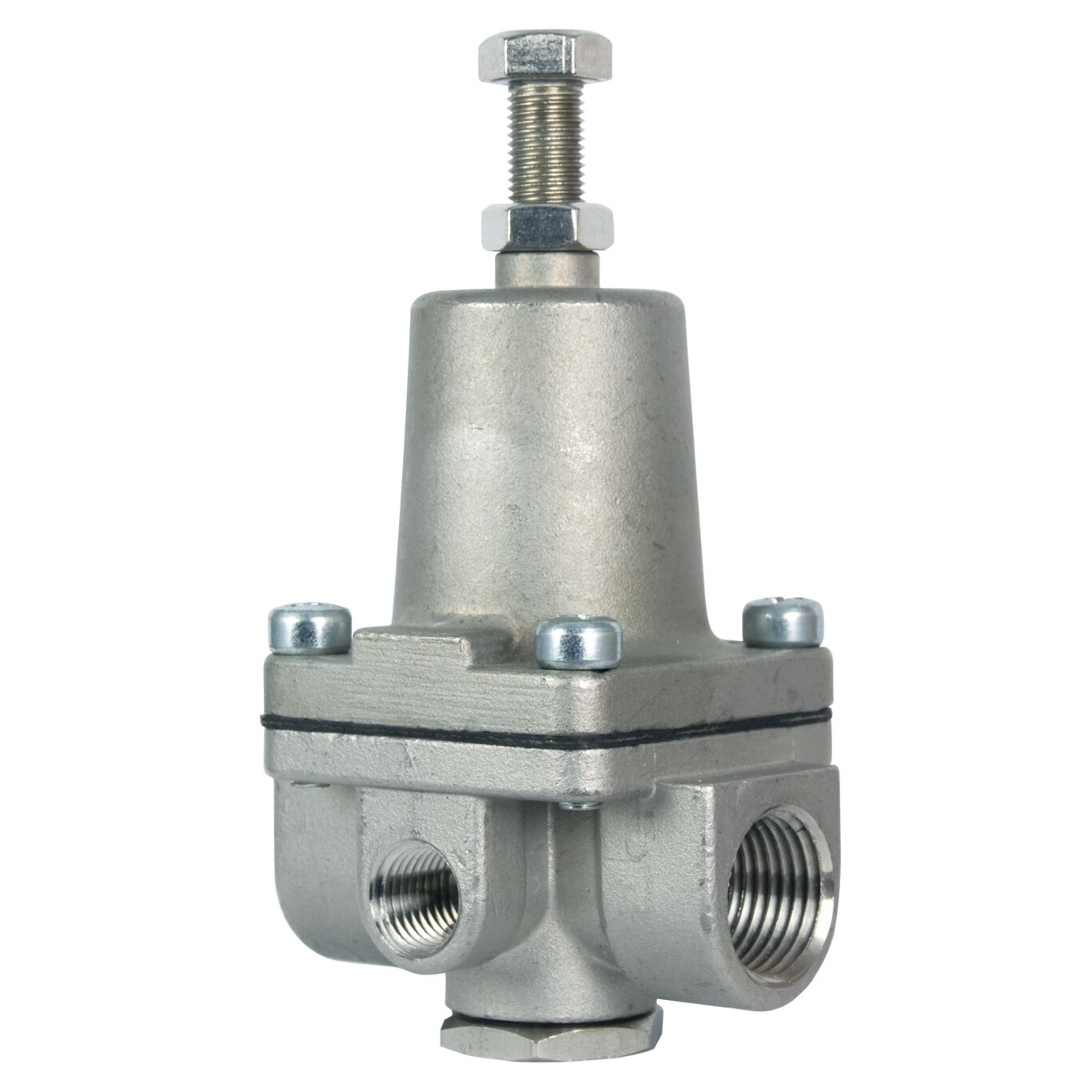

263SS

La série 263SS est un pilote de commande actionné par diaphragme à action directe qui réduit automatiquement toute pression en amont (entrée) supérieure à une pression constante en aval (sortie). Elle est normalement maintenue ouverte par la force du ressort réglable au-dessus du diaphragme. Le pilote se module vers une position fermée lorsque la pression de sortie dépasse le point de consigne du ressort, réduisant ainsi la pression d’acheminement. Il se module vers une position ouverte lorsque la pression de sortie est inférieure au point de consigne du ressort, augmentant ainsi la pression d’acheminement. Quand la série 263SS est installée sur le circuit de tuyau d’une vanne de régulation automatique, son action d’étranglement provoque l’ouverture ou la fermeture de la vanne principale en conséquence. Tourner la vis de réglage dans le sens horaire élève le point de consigne de contrôle, augmentant ainsi la pression de sortie de la vanne principale. Tourner la vis de réglage dans le sens antihoraire abaisse le point de consigne de contrôle, réduisant ainsi la pression de sortie de la vanne principale. La série 263SS est équipée d'orifices d'entrée et de sortie NPT de ½ po et d’un orifice de sortie latéral NPT de ¼ po L’orifice de sortie latéral NPT de ¼ po peut être branché ou utilisé comme un raccordement de jauge de pression de sortie.
