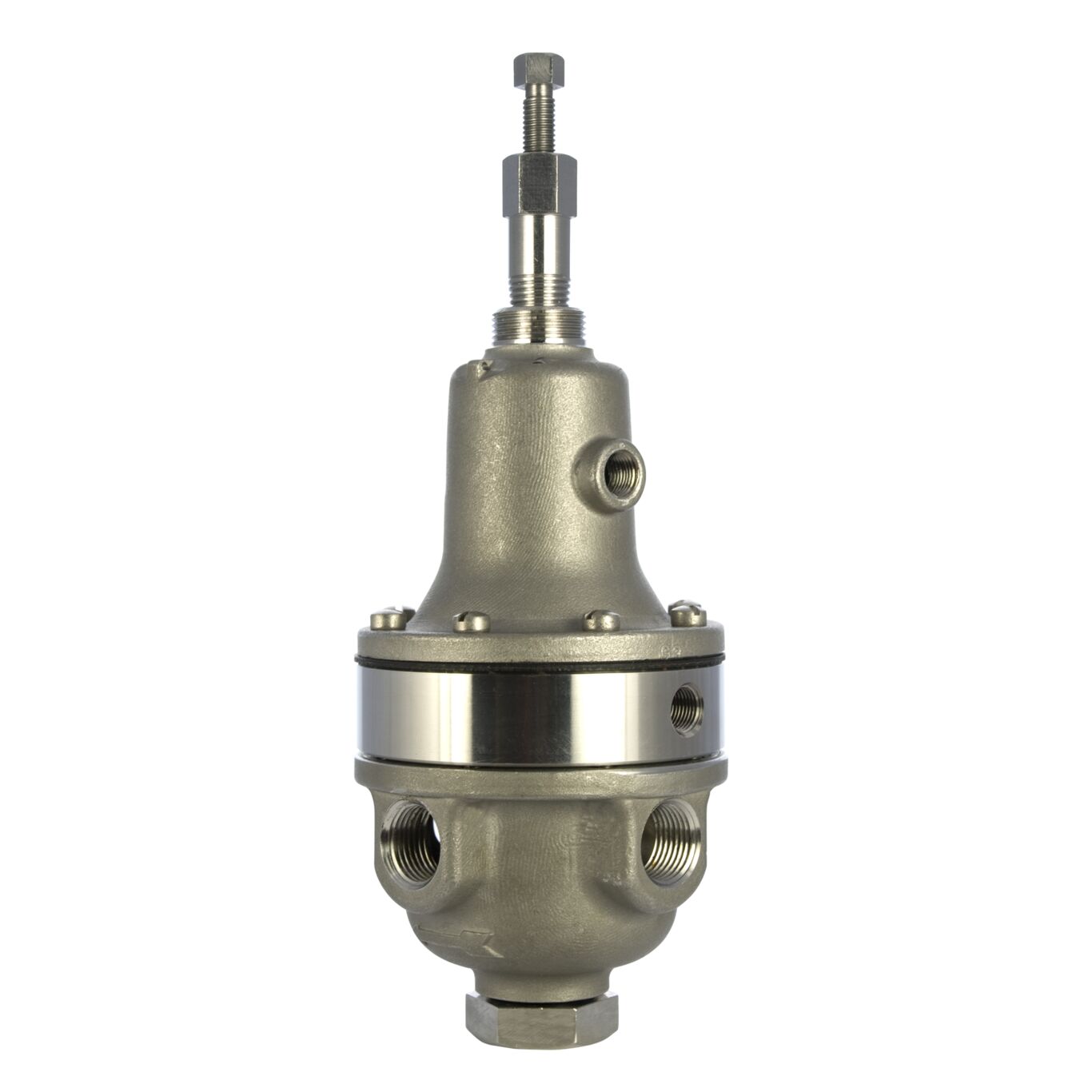

CP14-1SS
Pilote de débit
La série CP14-1SS est un pilote actionné par diaphragme à action directe qui détecte et réagit aux changements d’un signal de pression différentielle. Le signal de pression différentielle est généralement créé par une plaque d’orifice située en ligne, soit en amont ou en aval de la vanne principale. Le pilote comporte deux chambres de détection, l’une au-dessus et l’autre au-dessous du diaphragme. Le signal de basse pression est détecté au-dessus du diaphragme, et le signal de haute pression est détecté sous le diaphragme. Une augmentation du débit provoque l’augmentation de la pression différentielle à travers l’orifice de la plaque. Le pilote se module vers une position fermée lorsque le signal de pression différentielle augmente au-dessus du point de consigne de contrôle, provoquant la modulation de la vanne principale vers une position fermée, diminuant ainsi le débit.
- Le pilote détecte et réagit aux changements dans un signal de pression différentielle
- Le signal de pression différentielle est généralement créé par une plaque d’orifice située en aval de la vanne principale.
- Le débit peut être ajusté grâce à une vis montée sur le dessus
- Entrée ⅜ po NPT
