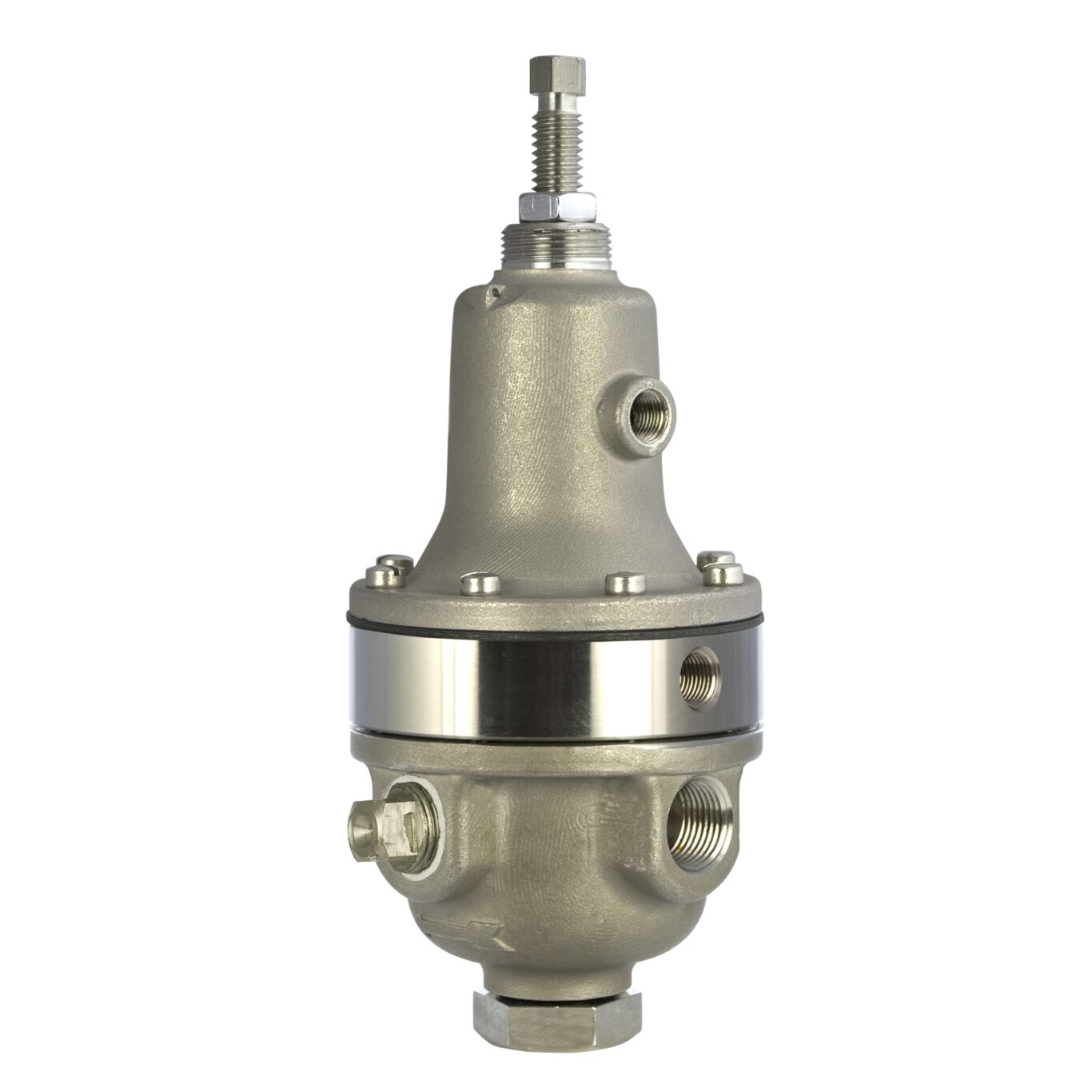

CP15-1SS
Pilote de réduction de pression
La série CP15-1SS est un pilote actionné par un diaphragme à action directe détectée à distance, qui est utilisé sur diverses configurations de vannes de régulation automatiques. Elle est normalement maintenue ouverte par la force du ressort réglable au-dessus du diaphragme. Le pilote se module vers une position fermée quand la pression détectée à distance dépasse le point de consigne du ressort et se module vers une position ouverte quand la pression détectée à distance est inférieure au point de consigne du ressort. Tourner la vis de réglage dans le sens horaire augmente le point de consigne de la commande. Tourner la vis de réglage dans le sens antihoraire abaisse le point de consigne de la commande. La série CP15-1SS est équipée d’une entrée NPT de ⅜ po et trois orifices de sortie pour plus de facilité d’installation et deux orifices de détection latéraux NPT de ⅛ po L’orifice de détection latéral de ⅛ po est utilisé pour contrôler la pression en amont ou en aval selon ce qui est requis par la fonction spécifique de la vanne.
- Réduit automatiquement une pression en amont (entrée) supérieure à une pression constante en aval (sortie)
- Une fois cet élément installé sur le circuit de tuyau d’une vanne de régulation automatique, son action d’étranglement provoque l’ouverture ou la fermeture de la vanne principale en conséquence.
- La pression de sortie de vanne peut être ajustée avec la vis montée sur le dessus
- Entrée ⅜ po NPT et trois orifices de sortie et un orifice de détection latéral 1/8 po NPT
Sélectionner un modèle
Sélectionnez les résultats ci-contre pour identifier le CUP, le code de commande et la trousse de réparation pour un CUP CP15-1SS
