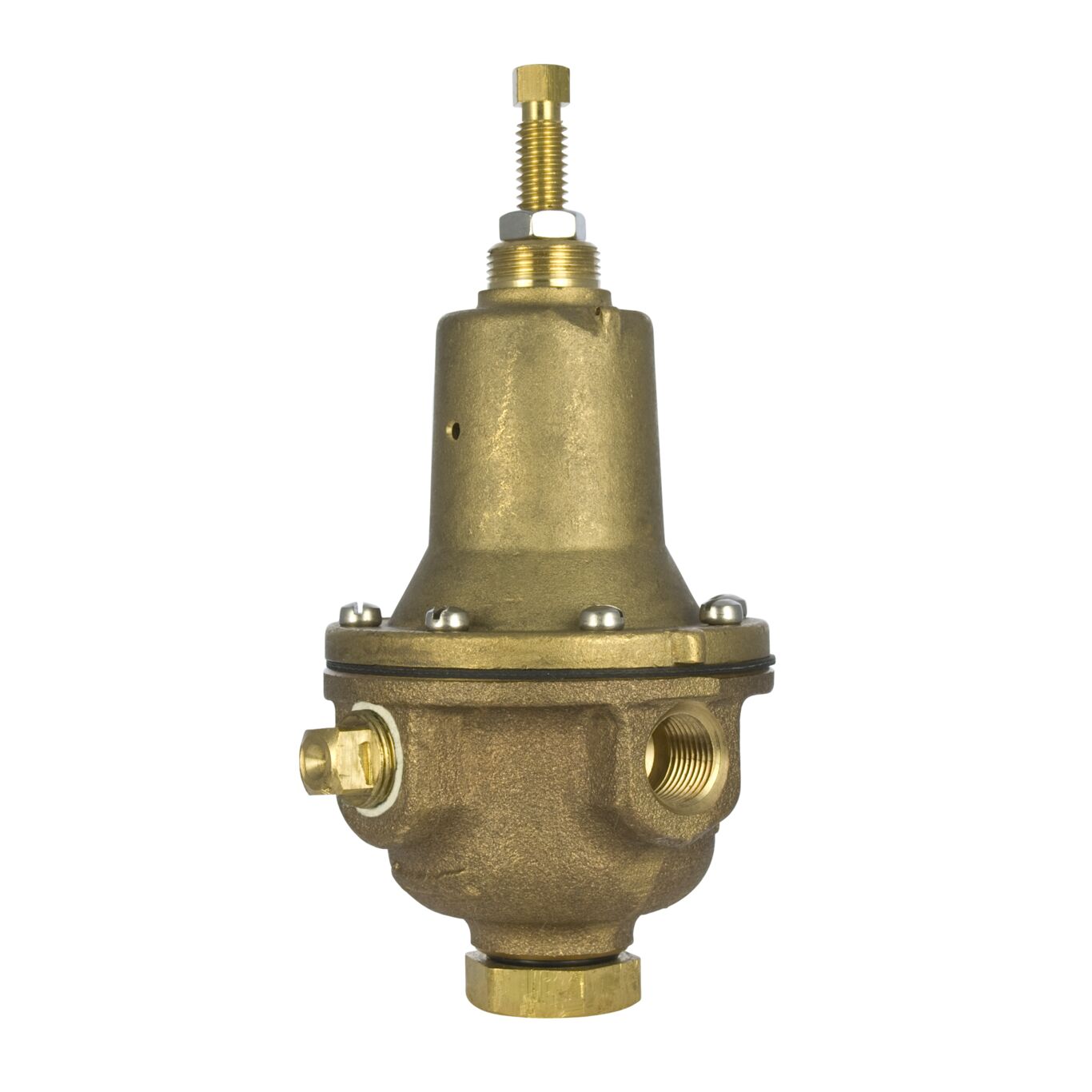

LFCP15

La série LFCP-15 est un pilote actionné par diaphragme à action directe, qui réduit automatiquement une pression en amont (entrée) supérieure en une pression en aval constante (sortie). Elle est normalement maintenue ouverte par la force du ressort réglable au-dessus du diaphragme. Le pilote se module vers une position fermée lorsque la pression de sortie dépasse le point de consigne du ressort, réduisant ainsi la pression d’acheminement. Il se module vers une position ouverte lorsque la pression de sortie est inférieure au point de consigne du ressort, augmentant ainsi la pression d’acheminement. Quand une série LFCP-15 est installée sur le circuit de tuyauterie d’une vanne de régulation automatique, son action d’étranglement ouvre ou ferme la vanne principale en conséquence. Tourner la vis de réglage dans le sens horaire élève le point de consigne de contrôle, augmentant ainsi la pression de sortie de la vanne principale. Tourner la vis de réglage dans le sens antihoraire abaisse le point de consigne de contrôle, réduisant ainsi la pression de sortie de la vanne principale. La série LFCP-15 est équipée d’une seule entrée NPT de 3/8 po et de deux orifices de sortie pour plus de facilité d’installation. L’orifice de sortie inutilisé peut être branché ou utilisé comme un raccordement de manomètre.
