LF910GD-01

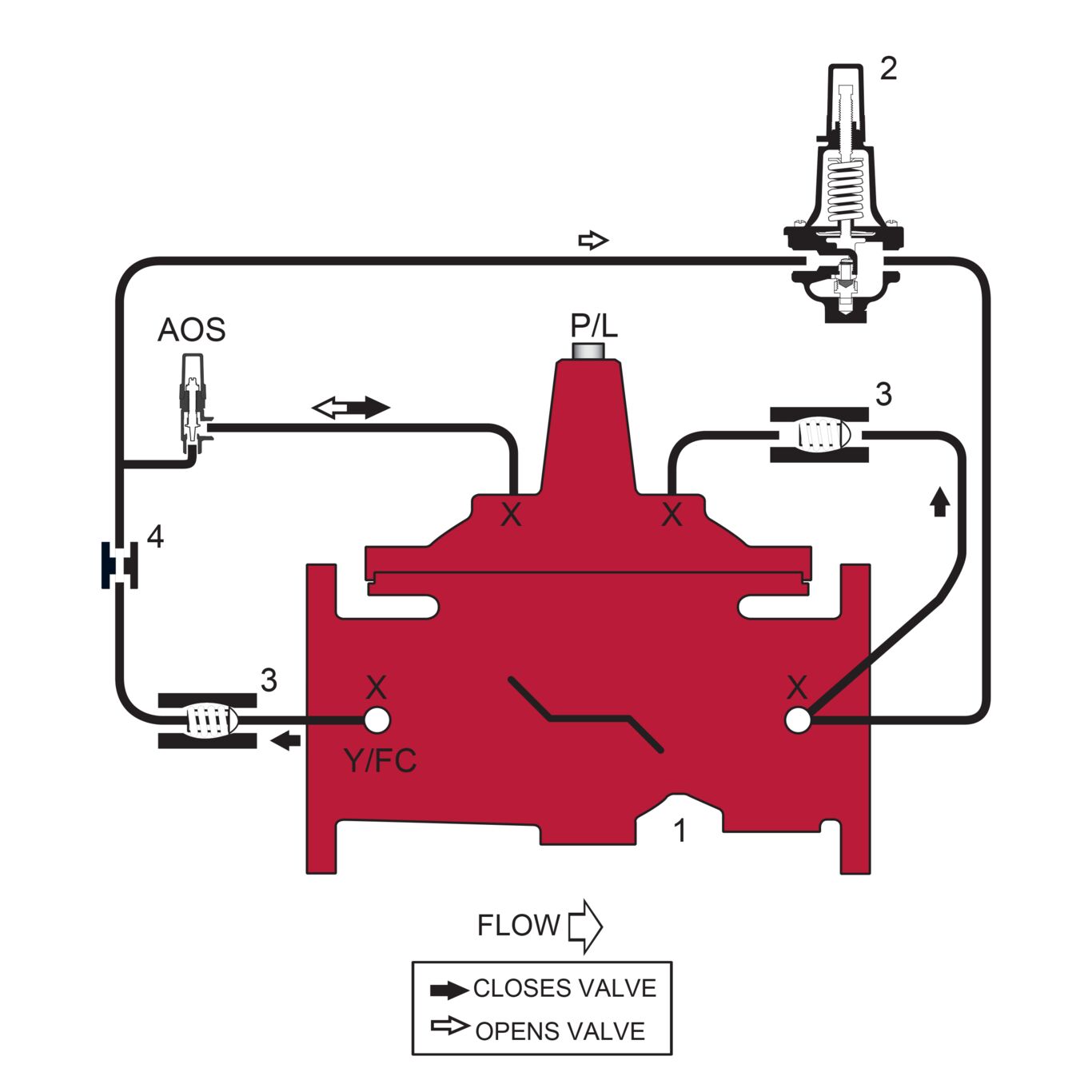

Les séries LF910GD-01 (Globe) et LF910AD-01 (Angle) sont des vannes en fonte ductile conçues pour réduire automatiquement une pression en amont supérieure à une pression en aval inférieure constante, indépendamment des débits variables, et se ferment à l’aide d’un limiteur de pression lorsque la pression en aval devient supérieure à la pression en amont. Elles sont contrôlées par un pilote de réduction de pression normalement ouvert, conçu pour : 1) s’ouvrir (permettant au liquide de sortir de la chambre à couvercle de la vanne principale) lorsque la pression en aval est inférieure au point de consigne réglable et, 2) se fermer (permettant au liquide de remplir la chambre à couvercle de la vanne principale) lorsque la pression en aval est supérieure au point de consigne réglable. Une diminution de la pression en aval entraîne la modulation de la vanne vers une position ouverte, ce qui augmente la pression en aval. Une augmentation de la pression en aval entraîne la modulation de la vanne vers une position fermée, réduisant ainsi la pression en aval. Si la pression en aval devient supérieure à la pression en amont, la pression en aval est admise sur la chambre de couvercle de la soupape principale, fermant la vanne et empêchant l’inversion du débit. L’opération de réduction de pression normale reprend lorsque la pression en amont dépasse la pression en aval.
