LF910GD-11

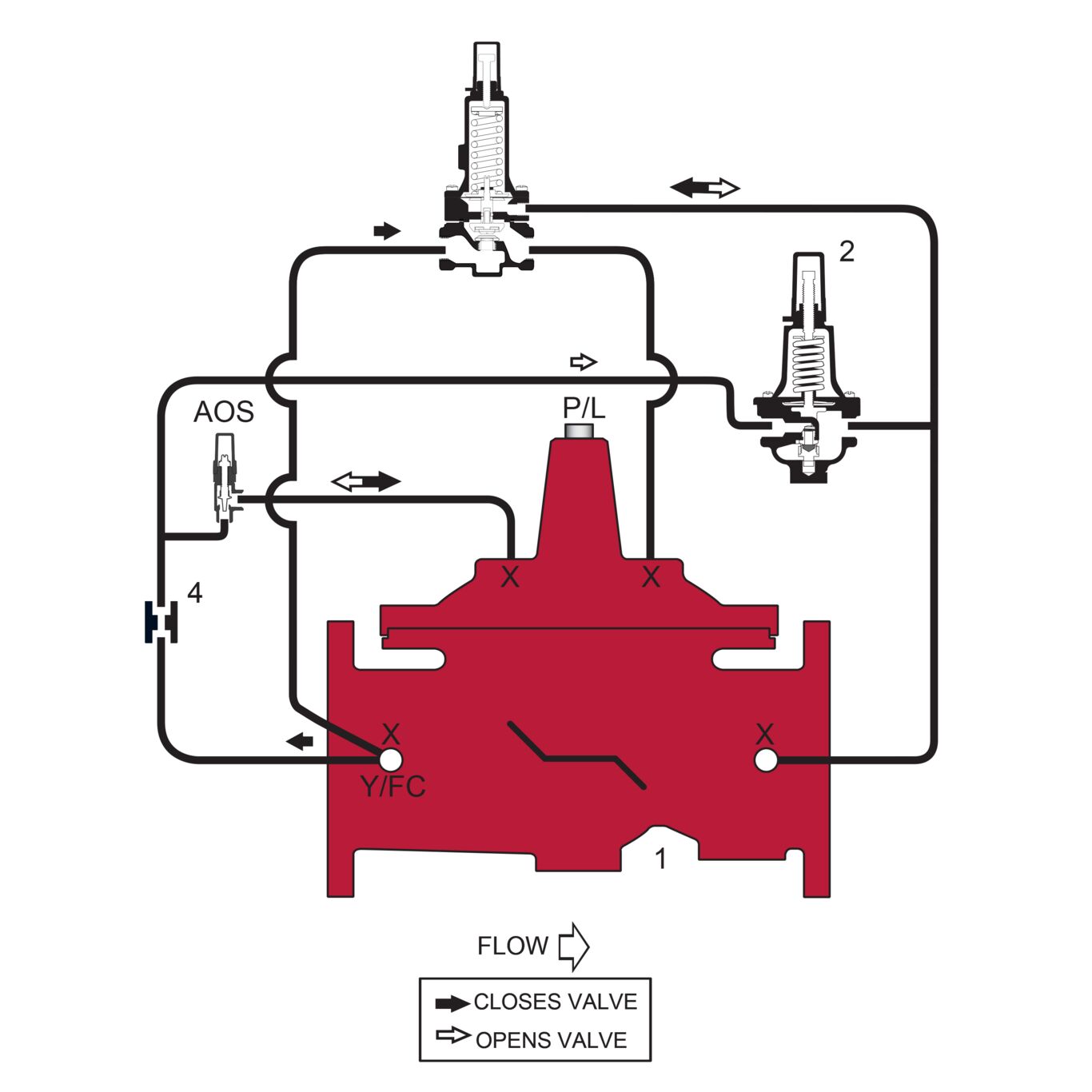

Les séries LF910GD-11 (Globe) et LF910AD-11 (Angle) sont des vannes combinées de réduction de la pression et de protection contre les suppressions conçues pour réduire automatiquement une pression en amont élevée fluctuante à une pression en aval inférieure constante, et moduler rapidement vers une position fermée lorsqu’une condition de haute pression en aval soudaine dépasse le point de consigne désiré réglé. L’action de fermeture rapide empêche l’entrée à haute pression éventuellement dommageable par la vanne vers la tuyauterie en aval. L’action de régulation normale est contrôlée par un pilote de réduction de pression normalement ouvert, conçu pour : 1) s’ouvrir (permettant au liquide de sortir de la chambre à couvercle de la vanne principale) lorsque la pression en aval est inférieure au point de consigne réglable et, 2) se fermer (permettant au liquide de remplir la chambre à couvercle de la vanne principale) lorsque la pression en aval est supérieure au point de consigne réglable. Une diminution de la pression en aval entraîne la modulation de la vanne vers une position ouverte, ce qui augmente la pression en aval. Une augmentation de la pression en aval entraîne la modulation de la vanne vers une position fermée, réduisant ainsi la pression en aval. Si la pression en aval devient soudainement supérieure au point de consigne régulé voulu, le pilote de contrôle de surpression normalement fermé s’ouvre et augmente rapidement la pression d’entrée supérieure dans le couvercle de vanne, augmentant ainsi le débit de fermeture de la vanne. L’opération de réduction de pression normale reprend lorsque la pression en aval diminue en dessous du point de consigne régulé voulu.
