LF910GD-17

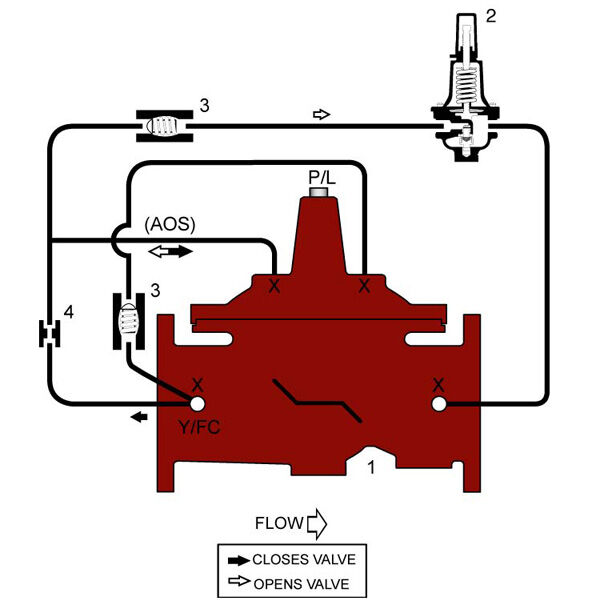

Les séries LF910GD-17 (Globe) et LF910AD-17 (Angle) sont des vannes de régulation réduisant la pression avec fonction de flux de retour conçues pour réduire automatiquement une pression amont supérieure fluctuante à une pression aval inférieure constante, quels que soient les débits variables, et être ouverte au retour débit lorsque la pression en aval dépasse la pression d’entrée. Il est contrôlé par un pilote de réduction de pression normalement ouvert conçu pour : 1) Ouvrir (permettant au liquide de sortir de la chambre à couvercle de la vanne principale) lorsque la pression amont est supérieure au point de consigne réglable et, 2) Fermer (permettant au liquide de remplir la chambre à couvercle de la vanne principale) lorsque la pression en amont est inférieure au point de consigne réglable. Une diminution de la pression en aval entraîne la modulation de la vanne vers une position ouverte, ce qui augmente la pression en aval. Une augmentation de la pression en aval entraîne la modulation de la vanne vers une position fermée, réduisant ainsi la pression en aval. Si la pression en aval devient supérieure à la pression amont, la vanne s’ouvre pour permettre à la pression en aval supérieure de revenir à la zone de pression en amont. L’opération de réduction de pression normale reprend lorsque la pression amont dépasse la pression en aval.
