LF920GD
Vanne de régulation de décharge, de maintien de pression ou de contrepression

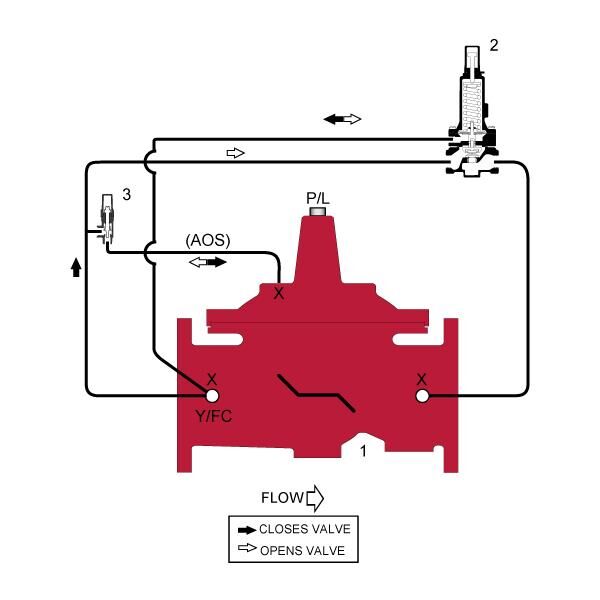

Les séries LF920GD (Globe) et LF920AD (Angle) sont conçues pour permettre le débit lorsque la pression en amont est supérieure au point de consigne réglable du pilote de commande, et lorsque la pression en amont descend en dessous du point de consigne réglable. Lors de l’installation « loin de la conduite principale » sur le branchement d’un T, la vanne sert de vanne de régulation de décharge de pression. Elle est normalement fermée et s’ouvre rapidement lorsque la pression amont dépasse le réglage du pilote pour réduire toute pression excessive. Lors de l’installation « en ligne », raccordant deux zones de distribution, la vanne agit comme une vanne de régulation de maintien de pression. Lorsque la pression en amont descend en dessous du réglage du pilote, la vanne produit un étranglement pour maintenir la pression dans la zone en amont. Lorsque son installation est « en ligne » sur l’évacuation d’une pompe, la vanne agit comme vanne de régulation de contrepression. Lorsque la pression de refoulement de la pompe descend en dessous des réglages du pilote, la vanne produit un étranglement pour augmenter la contrepression contre la pompe.
- Permet le débit lorsque la pression en amont est supérieure au point de consigne réglable du pilote de commande, et étrangle lorsque la pression en amont descend en dessous du point de consigne réglable
- En fonction de l’emplacement de l’installation, la vanne sert de vanne de régulation de pression, vanne de régulation de maintien de pression ou vanne de régulation de contre-pression
- La vitesse de fermeture et les points de consigne de pression sont réglables
- Diamètres de 1 1/4 po à 16 po (32 mm à 400 mm)
Documentation
Sélectionner un modèle
Sélectionnez les résultats ci-contre pour identifier le CUP, le code de commande et la trousse de réparation pour un CUP LF920GD
Partager ce produit
Renseignements sur l'approbation
Pour plus d'informations relatives aux approbations, veuillez consulter la fiche technique des produits. Pour obtenir d’autres informations et documentations sur la certification des produits, veuillez consulter les sites Web de nos partenaires de certification
| ASSE | CSA | FM Approvals | NSF |
| UL | ULC | USC | WQA |
