LF920GD-01

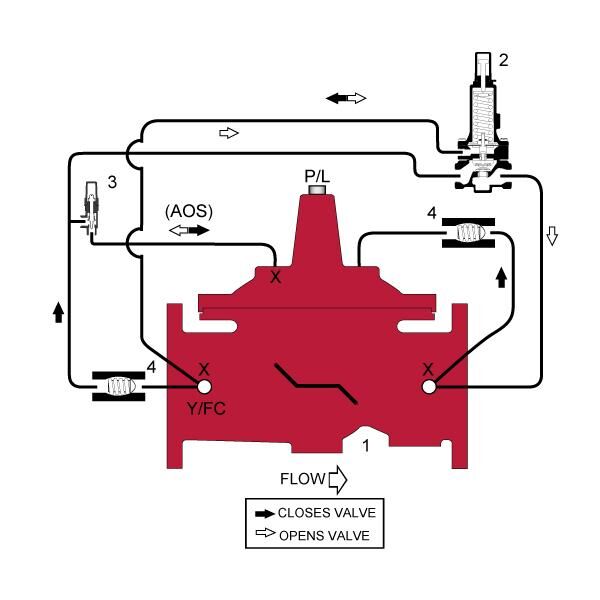

Les séries LF920GD-01 (Globe) et LF920AD-01 (Angle) sont conçues pour permettre le débit lorsque la pression amont est supérieure au point de consigne réglable du pilote de commande, et produire un étranglement lorsque la pression amont descend en dessous du point de consigne réglable. La vanne se fermera également complètement lorsque la pression aval devient supérieure à la pression amont. Lorsque son installation est « en ligne » sur l’évacuation d’une pompe, la vanne agit comme une vanne de régulation de contrepression. Lorsque la pression de refoulement de la pompe descend en dessous des réglages du pilote, la vanne produit un étranglement pour augmenter la contrepression contre la pompe. Lorsque la pompe est éteinte, la vanne sert de clapet antiretour hydraulique, ce qui empêche le débit inverse. Lors de l’installation « en ligne », raccordant deux zones de distribution, la vanne agit comme une vanne de régulation de maintien de pression. Lorsque la pression en amont descend en dessous du pilote, la vanne produit un étranglement pour maintenir la pression dans la zone en amont, et se ferme à l’aide d’un limiteur de pression lorsque la pression en aval devient supérieure à la pression en amont.
