Figure 10

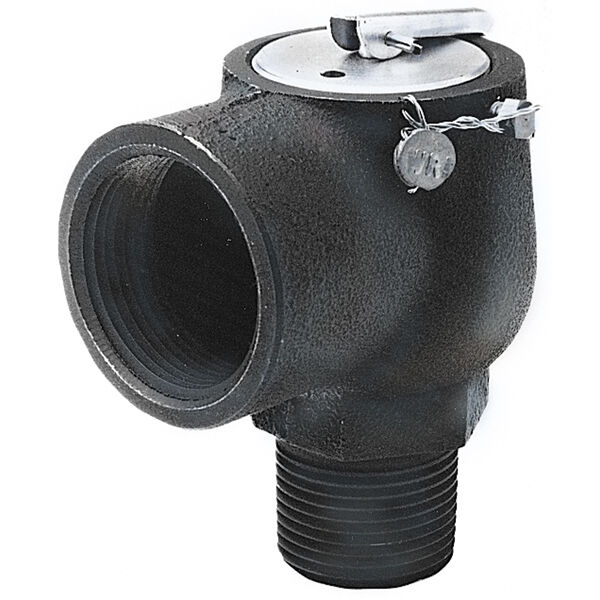

Soupapes de décharge de sécurité haute capacité en fonte
Les soupapes de sécurité haute capacité en fonte de la série Figure 10 sont conçues pour les chaudières de chauffage à vapeur basse pression homologuées par la section ASME IV pour les applications industrielles et commerciales et les équipements associés. Les réglages de pression standard pour le service à vapeur saturée sont de 5 à 15 lb/po². La vanne Figure 10 est dotée d’un arrêt serré, d’une action retrait et de fermeture rapide et d’un degré élevé de répétabilité. L’entrée et le corps de la vanne sont un moulage intégré assurant le bon alignement du disque, du siège et de tige de manœuvre pour une action plus souple. Le disque est localisé par un guide de disque qui est maintenu en place à son tour par un ressort ondulé revêtu de zinc. L’ensemble complet est contenu par une combinaison de chapeau/vis de compression. La simplicité de la conception rend ces vannes plus économiques et contribue à leur fiabilité.
- Pour les chaudières de chauffage à vapeur à basse pression industrielles et commerciales et les équipements associés
- Pour les chaudières à vapeur jusqu'à 15 lb/po² (103 kPa) à 121 °C (250 °F)
- Entrée et corps de vanne en fonte avec une entrée mâle vissée NPT une sortie femelle vissée NPT
- La conception simple est économique et fiable
Sélectionner un modèle
Sélectionnez les résultats ci-contre pour identifier le CUP, le code de commande et la trousse de réparation pour un CUP Figure 10
Partager ce produit
Renseignements sur l'approbation
Pour plus d'informations relatives aux approbations, veuillez consulter la fiche technique des produits. Pour obtenir d’autres informations et documentations sur la certification des produits, veuillez consulter les sites Web de nos partenaires de certification
